Gamme à la française

WIN 55 : système WINTECH 55 MM



Fabriqués à partir de profilés multi chambres en PVC rigide modifié choc et traité anti-UV, les fenêtres conçues à partir des profilés de la gamme WIN55 vous garantissent un résultat optimal sur le plan des performances AEV, de l'isolation thermique, acoustique, de la résistance aux chocs, aux variations climatiques et de la tenue dans le temps.

De par sa conception, la Gamme WIN 55 est un produit complet :

  • convient à toutes les situations de pose (neuf et rénovation)
  • permet la réalisation de tous types de menuiseries, en ouverture à la française, oscillo-battante, cintré
  • offre un grand choix de vitrage de 4 à 20 mm d’épaisseur (*ouvrant affleurant)
  • propose une gamme complète d’accessoires de finition et de décoration.

Caractéristiques techniques :

Fenêtre et porte fenêtre :

  • Profilé dormant d'épaisseur 55 mm assemblé à coupe d'onglet avec couvre joint droit de 30 mm coté intérieur
  • Assemblage avec thermo soudage
  • Manœuvre et fermeture par crémone à 3 Points de fermeture munis d'une poignée
  •  Joints  pour l'étanchéité de type TPE montés sur le profilé
  • fixation par vis et cheville
  • 4 à 6 paumelles de 75 (4 si H< 1,20 et 6 si H>1,20) – 6 paumelles de 100 pour les portes battantes secondaires
  • Renfort métallique en acier galvanisé d’épaisseur 1.2mm  ou 1,5 et répond aux normes NF-A-36-321 (Acier galvanisé de la classe Z275)-Fiche technique ci joint-sous forme de carré de dimension 18x22 pour 1019 et sous forme de U pour l'ouvrant 1004 de dimension 25x23

Porte secondaire :

  • Série de référence: WIN 55
  • Finition : Blanc dans la masse
  • Profile dormant d'épaisseur 55 mm assemble a coupe d'onglet (possibilité de couvre joint droit de 30 mm a l'intérieur)
  • Assemblage avec thermo soudage renforcée par des équerres d'angles a l'intérieur
  • Manœuvre et fermeture par crémone a 5 Points de fermeture munis d'une poignée montée sur meneaux 1002
  • Joints pour l'étanchéité de type TPE montés sur le profile
  • fixation par vis et chaville
  • 4 paumelles de 100
  • Renfort metallique en acier galvanise d’epaisseur 1.2mm ou 1,5 et repond aux normes NF-A-36-321 (Acier galvanise de la
  • classe Z275)-Fiche technique ci joint-sous forme de carre de dimension 18x22 pour 1019 (dormant avec recouvrement) et
  • et sous forme de U avec retourt en haut de dimension 26x33x10 mm pour le dormant simple 1001, Pour l'ouvrant 1005 un
  • renfort sous forme de U de dimension 36x62 mm06/08/2010. Pour le meneau 1002 renfort sous forme de U de dimension
  • 26x25 mm

Coloris :

Blanc Ivoire Clair Doré Acajou
Différentes formes

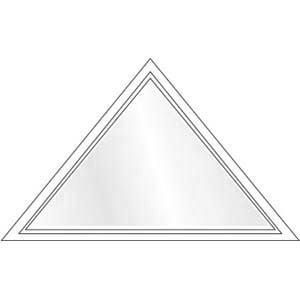

Triangle

Plein cintre
Positionnez la souris
sur l'une des images
ci-contre pour la visualiser.

Oeil de bœuf

Ensemble composé

Arc de cercle

Anse de panier
